Beskrivning

Våra enkelverkande standardcylindrar passar de mest förekommande applikationerna. Vi har allt från små och lågbyggda till kraftigt dimensionerade hydraulcylindrar till att pressa, dra eller lyfta. Våra cylindrar finns både i stål- och aluminiumutförande, maximala arbetstrycket är 700bar.

Varumärke och produkt
Larzep Hydraulic, SM-serien (Enkelverkande standardcylindrar)

Kapacitet
5 – 220ton

Slaglängd
25 – 362 mm

Produkten motsvarar
Enerpacs RC-serie
Powerteams C-serie

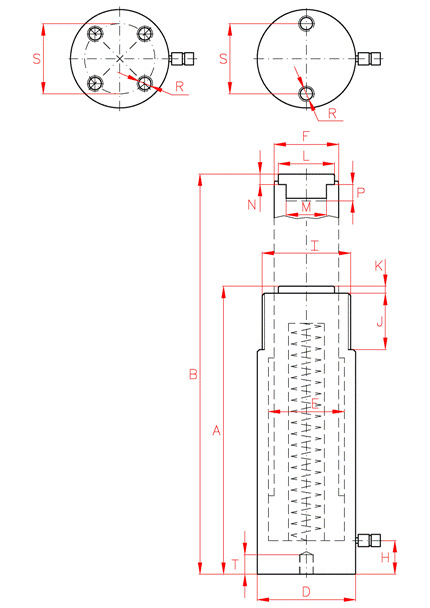

Capacity Stroke Model Oil Cap. A B D E F H I J K L M N P R S T Area Weight Model With Tilting Saddle
Tn kN mm LARZEP cm³ mm mm mm mm mm mm mm mm mm mm mm mm mm cm² kg LARZEP A Model
5 49 25 SM00502 18 110 135 40 30 25 19 1 1/2″-16 28 6 25 3/4″-16 6 14 1/4″-20 25 14 7 1 SM00502
76 SM00508 54 168 244 40 30 25 19 1 1/2″-16 28 6 25 3/4″-16 6 14 1/4″-20 25 14 7 1,5 SM00508
127 SM00513 90 219 346 40 30 25 19 1 1/2″-16 28 6 25 3/4″-16 6 14 1/4″-20 25 14 7 1,9 SM00513
180 SM00518 128 276 456 40 30 25 19 1 1/2″-16 28 6 25 3/4″-16 6 14 1/4″-20 25 14 7 2,4 SM00518
232 SM00523 164 328 560 40 30 25 19 1 1/2″-16 28 6 25 3/4″-16 6 14 1/4″-20 25 14 7 2,8 SM00523
10 109 25 SM01002 40 90 115 60 45 36 20 2 1/4″-14 32 6 * * * * 5/16″-18 39 12 16 1,8 SM01002 * *
54 SM01005 86 121 175 60 45 36 20 2 1/4″-14 32 6 28 1″-8 10 19 5/16″-18 39 12 16 2,4 SM01005 140 AZ0420
105 SM01010 167 172 277 60 45 36 20 2 1/4″-14 32 6 28 1″-8 10 19 5/16″-18 39 12 16 3,3 SM01010 191 AZ0420
155 SM01015 247 247 402 60 45 36 20 2 1/4″-14 32 6 28 1″-8 10 19 5/16″-18 39 12 16 4,7 SM01015 266 AZ0420
205 SM01020 326 301 506 60 45 36 20 2 1/4″-14 32 6 28 1″-8 10 19 5/16″-18 39 12 16 5,7 SM01020 320 AZ0420
257 SM01025 409 352 609 60 45 36 20 2 1/4″-14 32 6 28 1″-8 10 19 5/16″-18 39 12 16 6,6 SM01025 371 AZ0420
307 SM01030 489 402 709 60 45 36 20 2 1/4″-14 32 6 28 1″-8 10 19 5/16″-18 39 12 16 7,4 SM01030 421 AZ0420
355 SM01035 565 454 809 60 45 36 20 2 1/4″-14 32 6 28 1″-8 10 19 5/16″-18 39 12 16 8,4 SM01035 473 AZ0420
15 163 25 SM01502 60 127 152 75 55 45 20 2 3/4″-16 32 8 * * * * 3/8″-16 47 12 24 4,2 SM01502 * *
54 SM01505 129 155 209 75 55 45 20 2 3/4″-16 32 8 35 1″-8 8 25 3/8″-16 47 12 24 5 SM01505 176 AZ0423
105 SM01510 250 205 310 75 55 45 20 2 3/4″-16 32 8 35 1″-8 8 25 3/8″-16 47 12 24 6,4 SM01510 226 AZ0423
155 SM01515 369 275 430 75 55 45 20 2 3/4″-16 32 8 35 1″-8 8 25 3/8″-16 47 12 24 8,5 SM01515 296 AZ0423
205 SM01520 487 327 532 75 55 45 20 2 3/4″-16 32 8 35 1″-8 8 25 3/8″-16 47 12 24 10 SM01520 348 AZ0423
257 SM01525 611 379 636 75 55 45 20 2 3/4″-16 32 8 35 1″-8 8 25 3/8″-16 47 12 24 11,5 SM01525 400 AZ0423
307 SM01530 730 426 733 75 55 45 20 2 3/4″-16 32 8 35 1″-8 8 25 3/8″-16 47 12 24 12,8 SM01530 447 AZ0423
355 SM01535 844 477 832 75 55 45 20 2 3/4″-16 32 8 35 1″-8 8 25 3/8″-16 47 12 24 14,2 SM01535 498 AZ0423
23 228 25 SM02302 83 140 165 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 6 SM02302 158 AZ0421
51 SM02305 170 166 217 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 7 SM02305 184 AZ0421
102 SM02310 339 217 319 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 8,9 SM02310 235 AZ0421
159 SM02315 528 277 436 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 11,2 SM02315 295 AZ0421
210 SM02321 697 327 537 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 13 SM02321 345 AZ0421
261 SM02326 866 379 640 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 15 SM02326 397 AZ0421
310 SM02331 1.029 430 740 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 16,9 SM02331 448 AZ0421
362 SM02336 1.201 480 842 85 65 56 25 3 5/16″-12 45 10 45 1 1/2″-16 10 25 1/2″-13 58 19 33 18,8 SM02336 498 AZ0421
30 303 60 SM03006 265 165 225 100 75 60 30 3 7/8″-12 48 10 45 1 1/2″-16 10 25 1/2″-13 66 19 44 9,3 SM03006 183 AZ0421
150 SM03015 663 270 420 100 75 60 30 3 7/8″-12 48 10 45 1 1/2″-16 10 25 1/2″-13 66 19 44 14,6 SM03015 288 AZ0421
210 SM03021 928 340 550 100 75 60 30 3 7/8″-12 48 10 45 1 1/2″-16 10 25 1/2″-13 65 19 44 18,2 SM03021 358 AZ0421
50 487 60 SM05006 426 176 236 127 95 80 35 5″-12 55 5 61 12 1/2″-13 95 19 71 16,4 SM05006 203 AZ0402
102 SM05010 723 227 329 127 95 80 35 5″-12 55 5 61 12 1/2″-13 95 19 71 20,7 SM05010 254 AZ0402
160 SM05016 1.134 285 445 127 95 80 35 5″-12 55 5 61 12 1/2″-13 95 19 71 25,5 SM05016 312 AZ0402
200 SM05020 1.418 325 525 127 95 80 35 5″-12 55 5 61 12 1/2″-13 95 19 71 29 SM05020 352 AZ0402
250 SM05025 1.772 376 626 127 95 80 35 5″-12 55 5 61 12 1/2″-13 95 19 71 33,1 SM05025 403 AZ0402
339 SM05034 2.402 465 804 127 95 80 35 5″-12 55 5 61 12 1/2″-13 95 19 71 40,4 SM05034 492 AZ0402
75 713 160 SM07516 1.661 285 445 150 115 90 35 5 3/4″-12 55 5 61 12 3/4″-10 (2) 115 19 104 32 SM07516 312 AZ0402
330 SM07533 3.426 495 825 150 115 90 35 5 3/4″-12 55 5 61 12 3/4″-10 (2) 115 19 104 54 SM07533 522 AZ0402
100 911 60 SM10006 797 180 240 177 130 110 40 6 7/8″-12 55 5 88 14 3/4″-10 (4) 139 25 133 32 SM10006 213 AZ0404
150 SM10015 1.991 300 450 177 130 110 40 6 7/8″-12 55 5 88 14 3/4″-10 (4) 139 25 133 53 SM10015 333 AZ0404
260 SM10026 3.451 449 709 177 130 110 40 6 7/8″-12 55 5 88 14 3/4″-10 (4) 139 25 133 78,5 SM10026 482 AZ0404
140 1.380 60 SM14006 1.206 190 250 216 160 140 40 8 1/2″-12 55 5 88 15 3/4″-10 (4) 165 25 201 52 SM14006 222 AZ0404
150 SM14015 3.015 320 470 216 160 140 40 8 1/2″-12 55 5 88 15 3/4″-10 (4) 165 25 201 85,7 SM14015 352 AZ0404
260 SM14026 5.226 470 730 216 160 140 40 8 1/2″-12 55 5 88 15 3/4″-10 (4) 165 25 201 124,5 SM14026 502 AZ0404
220 2.156 150 SM22015 4.710 340 490 250 200 160 40 5 111 15 314 116,5

Enkelverkande cylindrar standard

  • Varumärke och produkt
    Larzep Hydraulic, SM-serien (Enkelverkande standardcylindrar)

  • Kapacitet
    5 – 220ton

  • Slaglängd
    25 – 362 mm
