Name: Dubbelverkande standardcylindrar — Torctech – Det ska vara lätt att välja rätt verktyg.
SKU: dubbelverkande-cylinder-standard

Beskrivning

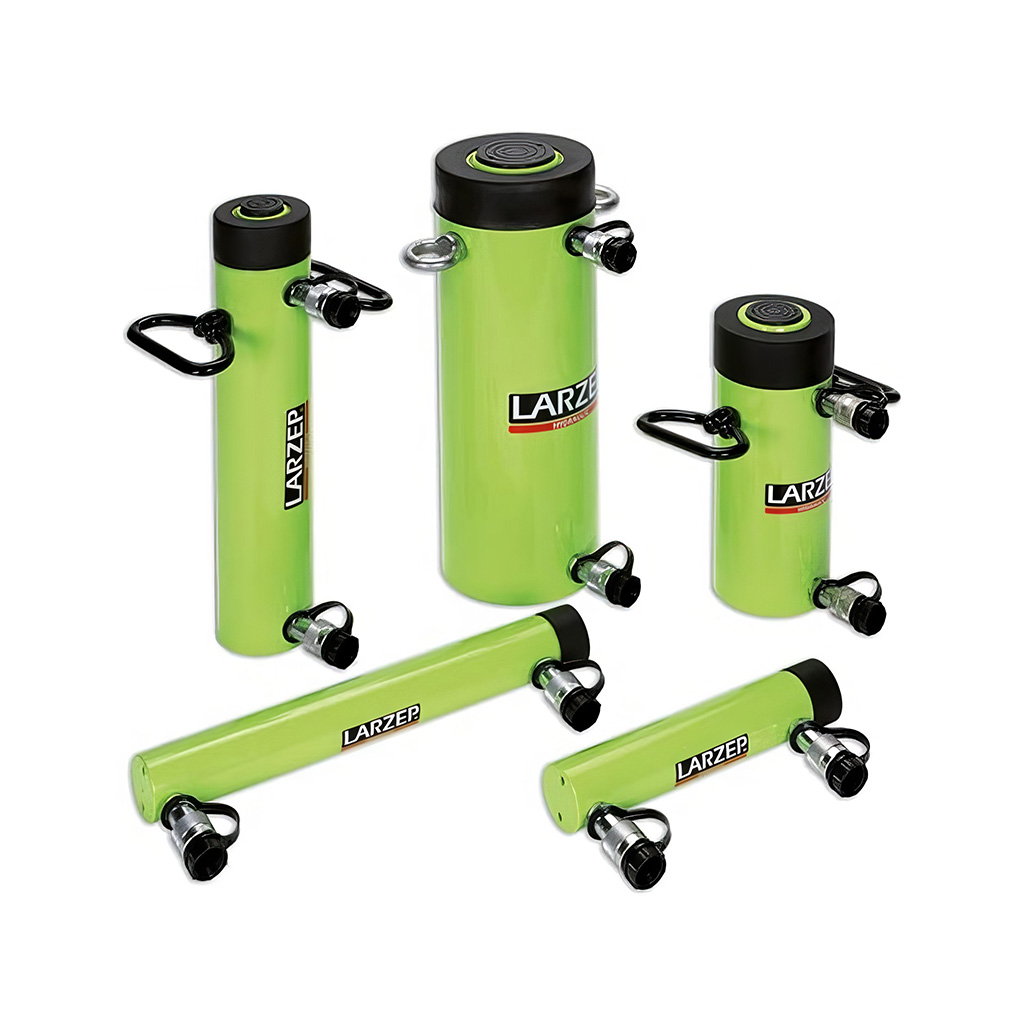

Våra dubbelverkande standardcylindrar passar de mest förekommande applikationerna. Vi har allt från små och lågbyggda till kraftigt dimensionerade hydraulcylindrar till att pressa, dra eller lyfta. Våra cylindrar finns både i stål- och aluminiumutförande, maximala arbetstrycket är 700bar.

Varumärke och produkter
Larzep Hydraulic, D-serien

Kapacitet
50 – 320 ton

Slaglängd
50 – 300 mm

Produkten motsvarar
Enerpacs RR-serie
Powerteams RD-serie

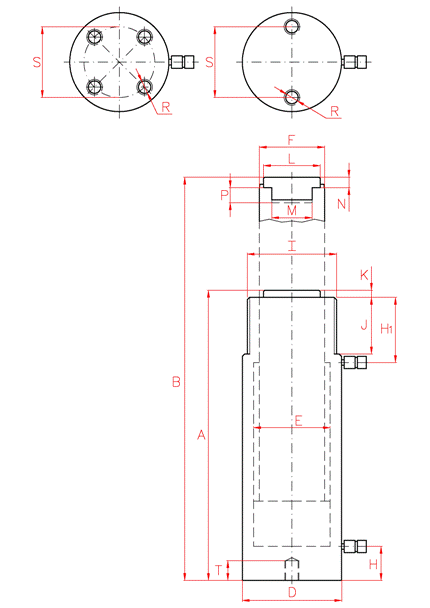

Capacity	Stroke	Model	Capacity	Oil Cap.	A		B	D	E	F	H	H1	I	J	K	L	M	N	P	R	S	T	Area	Weight	Model	With Tilting Saddle
Tn	mm	LARZEP	Push kN	Pull kN	cm³	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm		mm	mm		mm	mm	cm²	kg	LARZEP	A	Model
10	160	D01016	109	20	255	310	470	60	45	36	20	53,5	2 1/4″-14	32	7	28	1″-8	10	24	5/16″-18	39	12	16	6,4	D01016	329	AZ0420
	250	D01025	109	20	398	400	650	60	45	36	20	53,5	2 1/4″-14	32	7	28	1″-8	10	24	5/16″-18	39	12	16	8	D01025	419	AZ0420
	320	D01032	109	20	509	470	790	60	45	36	20	53,5	2 1/4″-14	32	7	28	1″-8	10	24	5/16″-18	39	12	16	9,5	D01032	489	AZ0420

20	160	D02016	214	53	499	320	480	83	63	45	20	60	3 1/4″-12	40	8	35	1″-8	8	24	1/2″-13	58	15	31	11,7	D02016	341	AZ0423
	250	D02025	214	53	779	410	660	83	63	45	20	60	3 1/4″-12	40	8	35	1″-8	8	24	1/2″-13	58	15	31	14,5	D02025	431	AZ0423
	320	D02032	214	53	997	480	800	83	63	45	20	60	3 1/4″-12	40	8	35	1″-8	8	24	1/2″-13	58	15	31	16,8	D02032	501	AZ0423

30	160	D03016	303	68	707	335	495	100	75	56	26	77	3 7/8″-12	48	10	45	1 1/2″-16	10	25	1/2″-13	66	15	44	18,9	D03016	353	AZ0421
	320	D03032	303	68	1.413	495	815	100	75	56	26	77	3 7/8″-12	48	10	45	1 1/2″-16	10	25	1/2″-13	66	15	44	26,6	D03032	513	AZ0421

50	160	D05016	486	72	1.134	335	495	127	95	80	28	70	5″-12	50	10	61	1 3/4″-12	10	25	1/2″-13 (4)	95	15	71	30,8	D05016	363	AZ0422
	320	D05032	486	72	2.267	510	830	127	95	80	28	85	5″-12	50	10	61	1 3/4″-12	10	25	1/2″-13 (4)	95	15	71	44,8	D05032	538	AZ0422

75	160	D07516	712	140	1.661	338	498	150	115	90	30	70	5 3/4″-12	50	10	61	1 3/4″-12	10	25	1/2″-13 (4)	100	18	104	42	D07516	366	AZ0422
	320	D07532	712	140	3.322	512	832	150	115	90	30	80	5 3/4″-12	50	10	61	1 3/4″-12	10	25	1/2″-13 (4)	100	18	104	60,6	D07532	540	AZ0422

100	160	D10016	911	189	2.123	339	499	177	130	100	38	70	6 7/8″-12	50	10	88	1 3/4″-12	16	30	3/4″-10 (4)	139	18	133	51,8	D10016	361	AZ0422
	320	D10032	911	189	4.245	509	829	177	130	100	38	84	6 7/8″-12	50	10	88	1 3/4″-12	16	30	3/4″-10 (4)	139	18	133	84,1	D10032	531	AZ0422

150	50	D15005	1.380	370	1.005	258	308	215	160	110	49	85	8″-12	55	10	88	2 1/2″-12	15	40	3/4″-16 (4)	158	25	201	66	D15005	279	AZ0424
	150	D15015	1.380	370	3.015	378	528	215	160	110	49	85	8″-12	55	10	88	2 1/2″-12	15	40	3/4″-16 (4)	158	25	201	90	D15015	410	AZ0424
	300	D15030	1.380	370	6.029	528	828	215	160	110	49	85	8″-12	55	10	88	2 1/2″-12	15	40	3/4″-16 (4)	158	25	201	119	D15030	560	AZ0424

200	50	D20005	2.156	560	1.570	274	324	265	200	140	65	85	9 3/4″-12	55	10	111	2 1/2″-12	19	60	1″-8 (4)	127	25	314	105	D20005	307	AZ0425
	150	D20015	2.156	560	4.710	394	544	265	200	140	65	85	9 3/4″-12	55	10	111	2 1/2″-12	19	60	1″-8 (4)	127	25	314	151	D20015	427	AZ0425
	300	D20030	2.156	560	9.420	544	844	265	200	140	65	85	9 3/4″-12	55	10	111	2 1/2″-12	19	60	1″-8 (4)	127	25	314	191	D20030	577	AZ0425

350	50	D35005	3.368	1.014	2.454	299	349	330	250	160	85	90	12 1/4″-12	60	10	131	3″-12	15	70	1 1/4″-7 (4)	158	40	491	189	D35005	–	–
	150	D35015	3.368	1.014	7.359	419	569	330	250	160	85	90	12 1/4″-12	60	10	131	3″-12	15	70	1 1/4″-7 (4)	158	40	491	247	D35015	–	–
	300	D35030	3.368	1.014	14.718	569	869	330	250	160	85	90	12 1/4″-12	60	10	131	3″-12	15	70	1 1/4″-7 (4)	158	40	491	346	D35030	–	–

550	50	D55005	5.519	1.714	4.020	383	433	430	320	200	110	120	15 5/8″-8	80	15	178	4″-12	26	85	1 3/4″-5 (4)	203	55	804	396	D55005	–	–
	150	D55015	5.519	1.714	12.058	518	668	430	320	200	110	120	15 5/8″-8	80	15	178	4″-12	26	85	1 3/4″-5 (4)	203	55	804	504	D55015	–	–
	300	D55030	5.519	1.714	24.116	668	968	430	320	200	110	120	15 5/8″-8	80	15	178	4″-12	26	85	1 3/4″-5 (4)	203	55

Beskrivning

Dubbelverkande standardcylindrar
